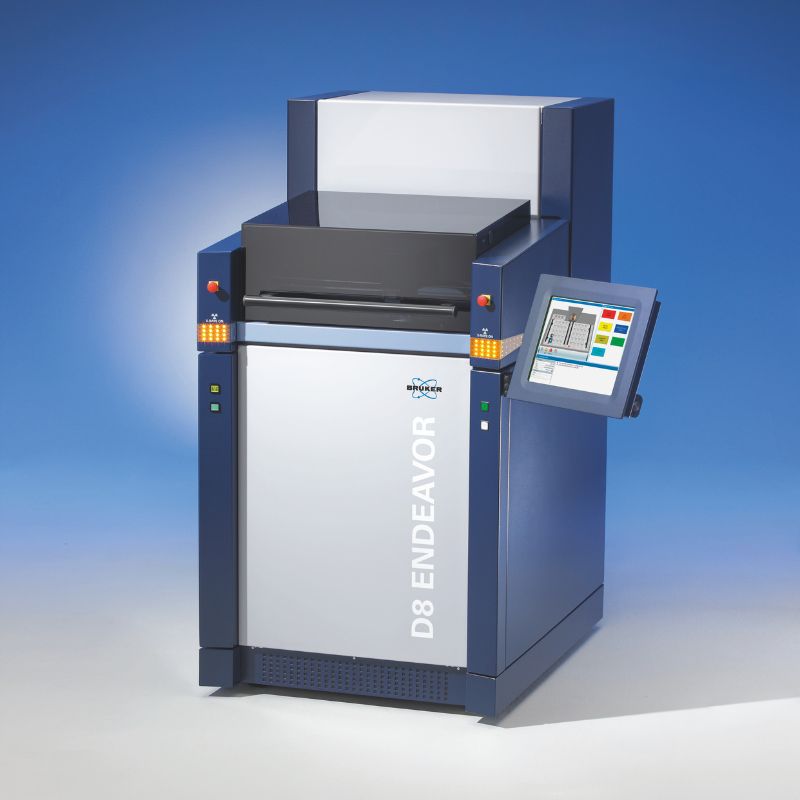

Hệ thống quang phổ XRD trong công nghiệp

Bộ đo góc Theta/Theta
 - Ưu điểm: Giúp cho mẫu luôn ở vị trí nằm ngang cố định, không bị rớt trong quá trình đo, làm tăng độ chính xác và tính ổn định của kết quả phân tích
 - Dải góc quét hiệu dụng: 0^o đến 154^o (2Theta)
 - Độ chính xác góc trên toàn dải đo : ≤ ± 0,01^o
 - Bước quét nhỏ nhất:  ≤ 0,0001^o
 - Độ ặp lại: ± 0,0001o
 - Độ rộng đỉnh (FWHM) có thể đạt được: < 0,05^o 2Theta
 - Tốc độ quét tối đa: 25^o/ giây
Bộ nguồn phát tia X công suất 1.000 W
 - Công suất phát liên tục: 1.000 W
 - Điện áp: 20 - 50 kV, bước điều chỉnh 1 kV
 - Dòng: 5 - 60 mA, bước điều chỉnh 1 mA
 - Độ ổn định của thế và dòng: +/-0.005% với sự dao động 10% của nguồn cấp
Ống phát tia X
 - Loại bước sóng: Co
 - Cực anode: Co
 - Các loại nguồn phát khác tùy chọn: Cu, Cr, Mo
 - Công suất: 1,2 kW
 - Ống được nhận dạng bằng phần mềm điều khiển theo máy
 - Vật liệu chế tạo thân ống: gốm (ceramic), công nghệ gốm hiện đại
 - Kiểu hội tụ: Hội tụ mịn (Fine focus), với kích thước hội tụ 0.4 mm x 8mm
Bộ khe tạo chùm tia phân tích sơ cấp điều khiển bởi mô tơ (Mototized slit assembly, primary)
 - Các khe đo được điều khiển từ một phần mềm điều khiển bởi mô tơ bước và có thể hoặc động ở chế độ Theta-coupled để giữ cho vùng chiếu xạ trên bề mặt mẫu không thay đổi. Chiều dài của vùng chiếu xạ này có thể thay đổi lựa chọn từ 1 tới 20 mm. Khe này cũng có thể được điều khiển ở chế độ cố định với độ mở góc từ 0.05° tới 5.0°. Chế độ vận hành có thể lựa chọn một cách độc lập từ máy tính chủ cho mỗi phép đo.
Bộ khay nạp mẫu EasyLoad có 43 vị trí cho đường kính Ø 51.5 mm
 - Bao gồm 02 khay EasyLoad
Đầu dò công nghệ đo nhanh LYNXEYE-2
LYNXEYE-2 là đầu dò đầu tán xạ năng lượng 1 chiều (1D) đầu tiên trên thị trường hoạt động ở nhiệt độ phòng cho các phép đo nhiễu xạ tia X siêu nhanh.
 - Được phát triển đựa trên công nghệ dải hợp chât Silicon "Compound silicon strip", LYNXEYE-2 được tối ưu hóa cụ thể để đáp ứng các nhu cầu gia tăng trong nhiễu xạ tia X liên quan tới khả năng đếm xung cao nhất, độ phân giải góc tốt nhất (FWHM) và độ phân giải năng lượng tốt nhất.
 - Sự kết hợp độc đáo giữa chíp cảm biến và front-end electronics trong LYNXEYE-2 làm cho nó trở thành đầu dò hiệu năng tối ưu trên thị trường trong chất lượng dữ liệu và chất lượng thu thập được thể hiện qua:
 - Việc thu thập dữ liệu tốc độ cao gấp 150 lần so vối đầu dò điểm loại truyền thống
 - Độ phân giải tuyệt vời làm cho phin lọc Kβ và bộ đơn sắc thứ cấp không cần dùng tới
 - Chế độ hoạt động với tất cả các vạch phát xạ tia X đặc trực trưng của các nguyên tố Cr, Co, Cu, Mo và Ag
 - Cho độ phân giải góc nổi trội FWHM và dạng đường biên dạng hoàn hảo
 - Không cần bảo dưỡng và không cần nước làm mát hay Ni tơ lỏng
Chế độ hoạt động:
 -  Chế độ quét 1-D cho việc thu thập dữ liệu nhanh
 - Chế độ cố định 1-D cho các phép đo siêu nhanh
 - Chế độ cố định 1-D và xoay 90° cho các phép đo siêu nhanh không đồng phẳng
 - Chế độ 0-D (point detector) cho cấu hình chùm tia song song độ phân giải cao
 - Chế độ 0-D và xoay 90° để bao phủ dải động cực kỳ rộng
Thông số kỹ thuật
 - Đầu dò dải đo hợp chất silicon với 192 dải đo riêng biệt
 - Tất cả các dải đo được đảm bảo để hoạt động tại thời gian phân phối
 - Lên tới 15 bước mẫu phụ cho 2.880(15x192) kênh hiện ngoài
 - Cửa sổ hoạt động: 14.4 mm x 16 mm
 - Độ phân giải không gian (pitch): 75 micromet
 - Tốc độ đếm tối đa: > 150.000.000 cps
 - Hoạt động được với các bức xạ tia Cr, Co, Cu và Ag. Thiết lập tại nhà máy cho phép hoạt động tối ưu với bức xạ Cu-Kα
 - Hiệu suất > 99% cho bức xạ Cr và Co, >98% cho bức xạ Cu, ~50% cho bức xạ Mo
 - Độ phân giải năng lượng < 1.000 eV (12.5%) cho bức xạ Cu tại 25oC (độ phân giải năng lượng luôn luôn phụ thuộc vào nhiệt độ phòng thí nghiệm môi trường)
 - Không cần bảo dưỡng và không cần nước làm mát hay Ni tơ lỏng
Ống phát tia X
 - Vật liệu chế tạo: Vỏ bằng ceramic, cực anode bằng Co
 - Công suất ống phát: 1.2 kW
 - Thế hoạt động tối đa của ống phát: 60 KV
 - Kiểu hội tụ: Hội tụ dài, với kích thước hội tụ vạch 0.4 mm x 8mm
