Hệ thống quang phổ XRD đa năng

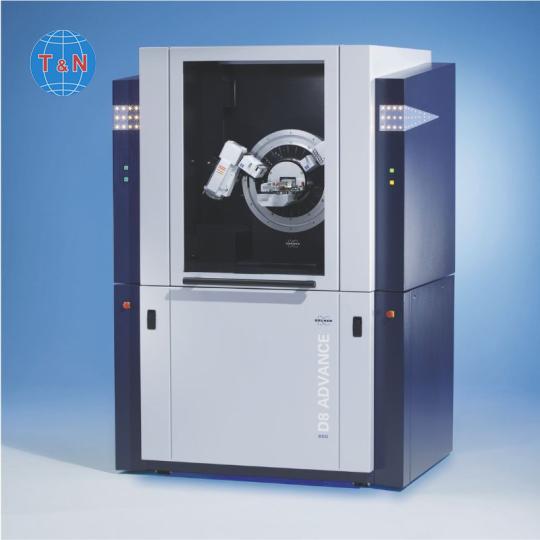

Hệ thống quang phổ nhiễu xạ XRD đa năng
Model: D8 Advance Eco
Hãng sản xuất: Bruker AXS - Đức
Xuất xứ: Đức

Thông số kỹ thuật:

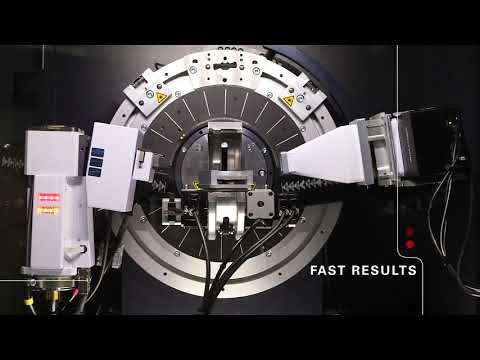

Máy đo góc Theta/Theta:
 - Định hướng: thẳng đứng, cấu hình  Theta/ Theta
 - Chuyển đổi góc nhiễu xạ theo cấu hình theta - theta: bệ mẫu cố định theo phương ngang, ống phát và đầu dò chuyển động quay.
 - Đường kính đo: được thiết lập sẵn tại giá trị chuẩn: 500mm, hoặc bất kỳ giá trị nào cài đặt trong khoảng 435 đến 600mm.
 - Độ mở đường kính trung tâm 100 mm phù hợp cho những mẫu dài hoặc các phụ kiện tùy chọn gắn thêm
 - Dải góc theta: 360o không giới hạn
 - Dải quét (góc 2theta): -110o đến 168o (Tùy thuộc vào phụ kiện)
 - Định vị góc bằng động cơ bước với các bộ mã hoá quang học
 - Độ phân giải góc quét (Bước quét nhỏ nhất): ± 0,0001o
 - Độ lặp lại góc quét: ± 0,0001o
 - Tốc độ quét: từ 0,0001o/ giây đến tối đa 20o/ giây.
 - Độ chính xác: 0,005o
Bộ nguồn phát tia X
 - Thế cao áp: 20 - 50KV, có thể thay đổi liên tục, bước nhảy 1 kV
 - Dòng 5-60 mA, có thể thay đổi liên tục, bước nhảy 1 mA
 - Độ ổn định của thế và dòng: +/-0.005%  với sự dao động 10% của nguồn cấp
 - Nguồn điện sử dụng: 230V, 1 pha, 50 Hz
 - Công suất phát 1Kw
 - Công suất tiêu thụ không quá 100 W (20kV, 5mA) khi ở chế độ nghỉ để bảo dưỡng tuổi thọ của ống
Ống phát tia X Ceramic
 - Loại bước sóng: Cu K-a
 - Cực anode: Cu
 - Công suất: 1.5 kW
 - Vật liệu: Ceramic, công nghệ gốm hiện đại
Đầu dò (Detector) loại đo nhanh
LYNXEYE XE-T là đầu dò đầu tán xạ năng lượng 1 chiều (1D) đầu tiên trên thị trường hoạt động ở nhiệt độ phongfcho các phép đo nhiễu xạ tia X siêu nhanh.
 - Được phát triển đựa trên công nghệ dải hợp chât Silicon "Compound silicon strip", được tối ưu hóa cụ thể để đáp ứng các nhu cầu gia tăng trong nhiễu xạ tia X liên quan tới khả năng đếm xung cao nhất, độ phân giải góc tốt nhất (FWHM) và độ phân giải năng lượng tốt nhất.
 - Sự kết hợp độc đáo giữa chíp cảm biến và front-end electronics trong detector làm cho nó trở thành đầu dò hiệu năng tối ưu trên thị trường trong chất lượng dữ liệu và chất lượng thu thập được thể hiện qua:
 - Việc thu thập dữ liệu tốc độ cao gấp 450 lần so vối đầu dò điểm loại truyền thống
 - Độ phân giải tuyệt vời làm cho phin lọc Kβ và bộ đơn sắc thứ cấp không cần dùng tới
 - Chế độ hoạt động với tất cả các vạch phát xạ tia X đặc trực trưng của các nguyên tố Cr, Co, Cu, Mo và Ag
 - Cho độ phân giải góc nổi trội FWHM và dạng đường biên dạng hoàn hảo
 - Không cần bảo dưỡng và không cần nước làm mát hay Ni tơ lỏng
Chế độ hoạt động:
 -  chế độ quét 1-D cho việc thu thập dữ liệu nhanh
 - Chế độ cố định 1-D cho các phép đo siêu nhanh
 - Chế độ cố định 1-D và xoay 90° cho các phép đo siêu nhanh không đồng phẳng
 - Chế độ 0-D (point detector) cho cấu hình chùm tia song song độ phân giải cao
 - Chế độ 0-D và xoay 90° để bao phủ dải động cực kỳ rộng
Thông số kỹ thuật:
 - Đầu dò dải đo hợp chất silicon với 192 dải đo riêng biệt
 - Tất cả các dải đo được đảm bảo để hoạt động tại thời gian phân phối
 - Lên tới 15 bước mẫu phụ cho 2880(15x192) kênh hiện ngoài
 - Cửa sổ hoạt động: 14.4 mm x 16 mm
 - Độ phân giải không gian (pitch): 75 micromet
 - Tốc độ đếm tối đa: > 100.000.000 cps
 - Hoạt động được với các bức xạ tia Cr, Co, Cu và Ag. Thiết lập tại nhà máy cho phép hoạt động tối ưu với bức xạ Cu-Kα
 - Chiều dày sensor: 500 micromet
 - Độ phân giải năng lượng < 380 eV at 8 keV (Bức xạ đồng) tại 298K.
Bộ khe tạo chùm tia phân tích sơ cấp điều khiển bởi mô tơ (Mototized slit assembly, primary)
 - Các khe đo được điều khiển từ một phần mềm điều khiển bởi mô tơ bước và có thể hoặc động ở chế độ Theta-coupled để giữ cho vùng chiếu xạ trên bề mặt mẫu không thay đổi. Chiều dài của vùng chiếu xạ này có thể thay đổi lựa chọn từ 1 tới 20 mm. Khe này cũng có thể được điều khiển ở chế độ cố định với độ mở góc từ 0.05° tới 1.0°. Chế độ vận hành có thể lựa chọn một cách độc lập từ máy tính chủ cho mỗi phép đo.
Bệ mẫu xoay
 - Bệ mẫu được chế tạo theo công nghệ Plug&Play cho bộ quay mẫu
 - Cốc giữ mẫu hình tròn phù hợp với bộ quay mẫu đo phản xạ truyền qua
 - Chức năng định vị theo trục phi
Ghi chú:
 - Bệ mẫu cao cấp, có chức năng phân tán đồng đều chùm tia X trên bề mặt mẫu bột có định hướng tinh thể không đồng đều
 - Đặc biệt thích hợp khi phân tích các vật liệu có cấu trúc không đồng nhất và cho việc xác định quét định hướng tinh thể
 - Hoạt động ở chế độ đo phản xạ với góc quét 2Theta từ 0° - 168°
 - Hoạt động ở chế độ đo truyền qua với góc quét 2Theta từ -10° - 110°
 - Được gắn định vị chính xác với máy đo góc
 - Sử dụng động cơ bước điều khiển bằng máy tính
 - Kích thước mẫu lớn nhất: đường kính 51,5 mm
 - Phản xạ: trên bề dày 30 mm
 - Tốc độ quay: có thể điều chỉnh ở bằng phần mềm lên tới 120 vòng / phút
 - Độ rộng bước quay nhỏ nhất: 0,25°
Bộ dao chặn chùm tia chống tán xạ ngược điều khiển tự động (Motorized anti-scatter screen)
 - Bộ dao chặn chùm tia chống tán xạ ngược điều khiển tự động hoàn toàn bằng phần mềm giúp cho việc loại bỏ nhiễu nền thiết bị và quan trọng nhất là cho tán xạ air tại góc 2 theta nhỏ
 - Với bộ dao chặn chùm tia chống tán xạ ngược này vị trí  lưỡi dao được tối ưu một cách tự động giúp cho đạt được loại bỏ tối đa tán xạ phát sinh trong khi đó không thu hẹp chùm tia tại góc 2theta. Và kết quả là dữ liệu chất lượng cao với cường độ chính xác và giảm thiểu nhiễu nền do thiết bị gây nên
Thông số kỹ thuật
Cấu hình Bragg - Brentano
 - Hoạt động cố định và tự động. Hoạt động tự động yêu cầu mẫu phẳng/ các bộ giữ mẫu
 - Phù hợp với các bệ mẫu xoay, Flip-Stick hoặc tự động chuyển đổi
 - Hỗ trợchùm tia cố định cũng như chùm tia phân kỳ
 - Yêu cầu vận hành với bộ đo góc Theta/ Theta
Cấu hình song song và hội tụ Debye-Scherrer
 - Vận hành cố định
 - Thích hợp cho vận hành trong cấu hình phản xạ và truyền qua (Chỉ với bộ giữ mẫu Capilary)
 - Dải góc 2theta tối đa xấp xỉ 140oC, tùy thuộc và phụ kiện, cấu hình thiết bị và bán kính thiết bị
