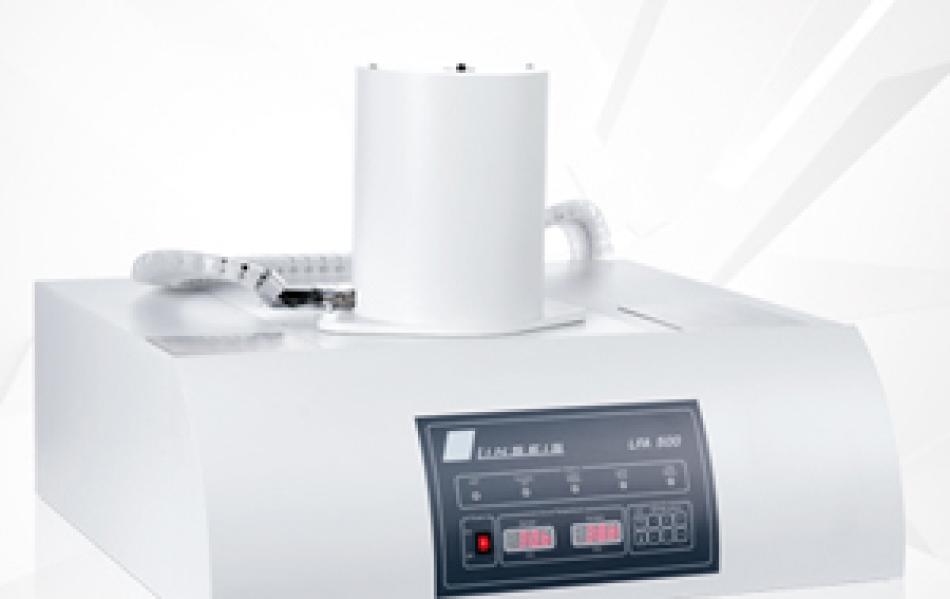

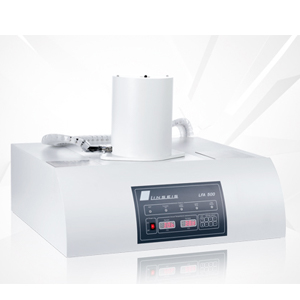

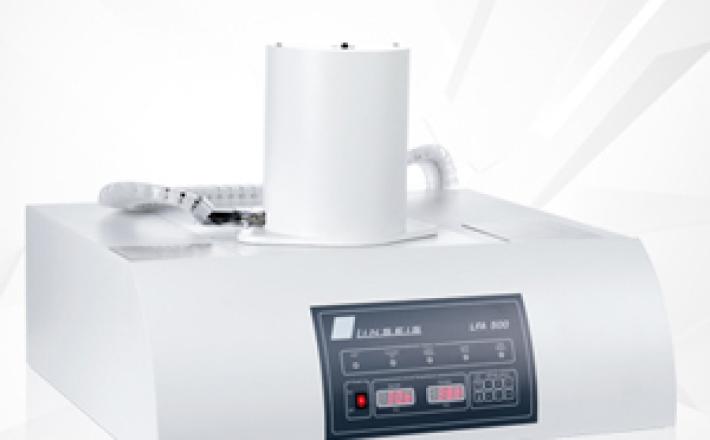

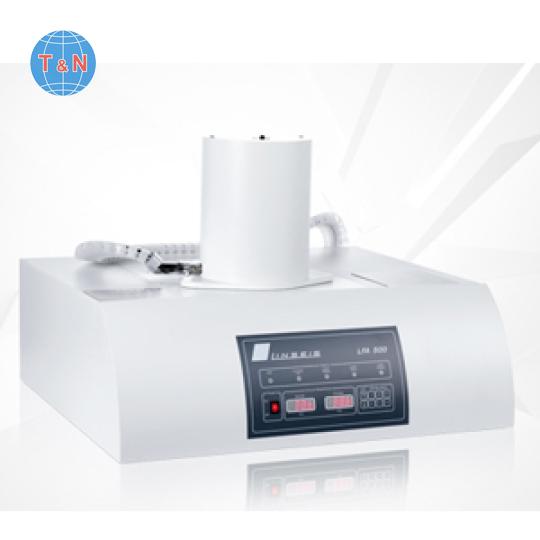

Thiết bị đo hệ số dẫn nhiệt tới 500 độ C/ LFA-500/LINSEIS

Thiết bị đo hệ số dẫn nhiệt tới 500 độ C/ LFA-500/LINSEIS

  • LFA-500
  • LINSEIS
  • Germany
  • LFA 500 - LightFlash Analyzer – Thiết bị mạnh mẽ Phạm vi nhiệt độ -50 lên đến 500°C và RT lên đến 500°C
  • Danh mục:
  • 2153
  • Giới thiệu
  • Thông số kỹ thuật
  • Ứng dụng và tiêu chuẩn
  • video
  • Tài liệu

 - Lightflash Linseis LFA 500 cung cấp một công cụ linh hoạt để đo Độ khuếch tán nhiệt, Độ dẫn nhiệt và Giá trị nhiệt cụ thể cho tối đa 18 mẫu cùng một lúc.
 - Thông tin về các tính chất vật lý nhiệt của vật liệu và tối ưu hóa truyền nhiệt của các sản phẩm cuối cùng ngày càng trở nên quan trọng đối với các ứng dụng công nghiệp. Trong vài thập kỷ qua, phương pháp flash đã phát triển  kỹ thuật được sử dụng phổ biến nhất để đo độ khuếch tán nhiệt và độ dẫn nhiệt của các loại chất rắn, bột và chất lỏng khác nhau.

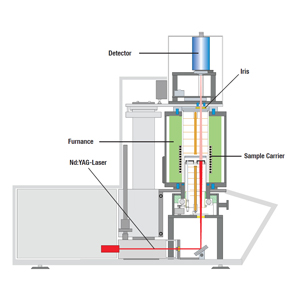

Nguyên tắc của LFA 500:
 - Mẫu được định vị trên một robot mẫu, được bao quanh bởi một lò (LFA 500-LT/500/1000) hoặc trong một trong năm microhuster nằm trên một giai đoạn tuyến tính có thể di chuyển (LFA 500/1250). Đối với phép đo, lò được giữ ở nhiệt độ xác định trước và xung năng lượng được lập trình sẽ chiếu xạ mặt sau của mẫu, dẫn đến sự gia tăng nhiệt độ đồng nhất ở bề mặt mẫu.
 - Sự tăng nhiệt độ kết quả của bề mặt mẫu được đo bằng máy dò hồng ngoại tốc độ cao rất nhạy. Cả hai, khuếch tán nhiệt và nhiệt dung riêng có thể được xác định từ dữ liệu nhiệt độ và thời gian. Nếu mật độ (r) được xác định, độ dẫn nhiệt có thể được tính:

Thiết bị đo hệ số dẫn nhiệt tới 500 độ C
Model: LFA-PT 500
Hãng sản xuất: Linseis - Đức
Xuất xứ: Đức
Thông số kỹ thuật:
Cấu hình nhiệt độ cao
 - Sê-ri Light Flash LFA 500 có sẵn với các tùy chọn lò khác nhau (-50 đến 500°C, RT lên đến 500/1000°C hoặc 1250°C, 1450°C với tăng), đảm bảo phạm vi nhiệt độ phù hợp cho ứng dụng của bạn.
Robot mẫu
 - Mỗi mô hình Linseis LFA 500 được trang bị một robot mẫu cho thông lượng mẫu tối đa. LFA 500 - 500/1000 với tối đa 18 mẫu, LFA 500/1250 với tối đa 5 mẫu.
Model DOUZA kết hợp
 - Thế giới chỉ có giải pháp kết hợp cho mất nhiệt kết hợp và hiệu chỉnh xung hữu hạn cho phương pháp flash. Một phù hợp với tất cả các mô hình. Không còn sự không chắc chắn của việc lựa chọn mô hình thích hợp.
DOUZA - Mô hình kết hợp cho các mẫu mờ
 - Tài khoản cho các vấn đề đặc biệt liên quan đến các mẫu mờ và đảm bảo kết quả đo hoàn hảo.
Lò gia nhiệt siêu tốc IR hoặc siêu nhỏ
 - Đo nhanh chu kỳ do tốc độ làm nóng và làm mát rất nhanh. Kiểm soát nhiệt độ hoàn hảo với lò khối lượng thấp, không có lỗi đo do biến động nhiệt độ tại mẫu.

Model  LFA 500 (LT/500/1000/1250)*
 Temperature range: -100 °C / -50 °C up to 500°C RT up to 500 °C / 1000°C / 1250°C (Boost function up to 1450°C (limited furnace lifetime)
 Heating rate:  0.01 up to 100 K/min
Pulse source: Xenon lamp
Pulse energy: 15 J/Pulse
Adjustable power:  Yes
Measuring range alpha:  0.01 up to 2000 mm²/s
Measuring range lambda:    0.1 to 4000 W/(m∙K)
Repeatability cp:    ±3% (for most materials)
Repeatability alpha:  ±1.9% (for most materials)
 ccuracy cp:  ±5% (for most materials)
Accuracy alpha:   ±2.4% (for most materials)
Pulse length:  Software adjustable
Samples:  Solids, Liquids, Powders, Pastes, Thin films and more
Sample dimensions:  ∅ 3, 6, 8, 10, 12.7 or 25.4 mm square samples 6×6, 10×10 or 20×20 mm
Sensor type:    InSb, LN2 cooled
Sample Thickness:   from thin films up to 6 mm in height
Nr. of samples:  Sample robot for up to 18 samples up to 5 samples (LFA 500/1250)
Sample holder:  Graphite, SiC, Al2O3, Metal (others on request)
Atmospheres:  inert, oxidizing, reducing, vacuum Electronics: integrated
Data acquisition:  2 MHz Interface: USB




PTFE Giảm Polytetrafluoroetylen
 - PTFE là một vật liệu linh hoạt và được sử dụng trong nhiều ngành / ứng dụng khác nhau như ngành hóa chất và hóa dầu: được sử dụng cho lớp lót tàu, con dấu, miếng đệm, miếng đệm, bộ phận khoan và rửa, vì PTFE có tính trơ về mặt hóa học và chống ăn mòn. Ứng dụng trong phòng thí nghiệm: Đường ống, đường ống, thùng chứa và tàu do kháng hóa chất và không có chất gây ô nhiễm bám trên bề mặt sản phẩm PTFE. Công nghiệp điện: được sử dụng làm chất cách điện dưới dạng miếng đệm, ống và tương tự Virgin PTFE đã được FDA chấp thuận sử dụng trong ngành dược phẩm, nước giải khát, thực phẩm và mỹ phẩm dưới dạng các thành phần băng tải, đường trượt, đường ray dẫn hướng, dọc theo với các bộ phận khác được sử dụng trong lò nướng và các hệ thống nóng khác. Lĩnh vực bán dẫn: được sử dụng làm chất cách điện trong sản xuất các linh kiện rời rạc như tụ điện và trong quy trình sản xuất chip.


Gốm thủy tinh BCR 724
 - BCR 724, một loại gốm thủy tinh tiêu chuẩn đã được đo bằng LFA 500. Do đó, một đĩa nhỏ có độ dày 1 mm và đường kính 25 mm đã được cắt ra khỏi một tấm vật liệu khối và được phủ bằng than chì để đo.
 - LFA 500 cung cấp độ khuếch tán nhiệt dưới dạng hàm trực tiếp của nhiệt độ. Dữ liệu Cp thu được theo cách so sánh bằng cách đo một tiêu chuẩn gốm đã biết trong cùng điều kiện ở vị trí mẫu thứ hai của cùng một giá đỡ mẫu. Sử dụng điều này, độ dẫn nhiệt được tính toán từ sản phẩm của mật độ, nhiệt dung riêng và độ khuếch tán nhiệt. Kết quả cho thấy độ khuếch tán và độ dẫn nhiệt giảm nhẹ trong khi giá trị Cp tăng theo nhiệt độ.


Tham khảo than chì
 - Một mẫu than chì đã được nghiên cứu bằng LFA 500. Độ khuếch tán nhiệt đã được xác định trực tiếp ở một vài nhiệt độ giữa RT và 1100°C. Nhiệt dung riêng đã được xác định bằng cách sử dụng tiêu chuẩn than chì đã biết ở vị trí mẫu thứ hai làm tham chiếu trong cùng phép đo. Sản phẩm ra khỏi độ khuếch tán, nhiệt dung riêng và mật độ cho độ dẫn nhiệt tương ứng. Kết quả cho thấy độ dẫn nhiệt giảm tuyến tính là điển hình và độ khuếch tán nhiệt cho thấy một cao nguyên trên 500°C. Cp tăng nhẹ theo nhiệt độ.


Điều tra độ lặp lại
 - Pyroceram, nhãn hiệu gốm thủy tinh của Corning được sử dụng làm vật liệu tiêu chuẩn trong các ứng dụng khác nhau, đã được đo bằng LFA 500 để hiển thị độ tái lập của các giá trị khuếch tán nhiệt. Tổng cộng có 18 phép đo được thực hiện với 18 mẫu được cắt ra khỏi một khối lớn. Mỗi mẫu được đo riêng và kết quả cho thấy mức chênh lệch trong kết quả nằm trong khoảng ±1% trong phạm vi nhiệt độ lên tới 600°C.
