HỆ THỐNG CHỤP IN VIVO MICRO CT CHO ĐỘNG VẬT SỐNG NHỎ TỐC ĐỘ CAO /SKYSCAN 1276/BRUKER BIOSPIN

Model:
SKYSCAN 1276
Hãng sản xuất:
BRUKER BIOSPIN
Xuất xứ:
Bỉ

SKYSCAN 1276 là thiết bị chụp CT cho động vật sống (in vivo micro-CT). Thiết bị để bàn với hiệu suất cao, hoạt động độc lập, có độ phóng đại thay đổi liên tục phù hợp cho các động vật với kích thước nhỏ như: chuột (mice, rats),…. các mẫu sinh học. SKYSCAN 1276 chụp hình ảnh phổi chuột In vivo trong nghiên cứu, điều trị COVID-19: Chụp phổi chuột, hamster trong thử nghiệm tiền lâm sàng để nghiên cứu hiệu quả của vắc xin và thuốc trong các mô hình lây nhiễm COVID-19. Các hình ảnh chụp được là cơ sở cho các nhà nghiên cứu hiểu rõ hơn cách thức Vi rút SARS-CoV-2 tấn công và làm tổn thương phổi.

Danh mục:
Lượt xem:
2027

Giới thiệu
Thông số kỹ thuật
Ứng dụng và tiêu chuẩn
video
Tài liệu

Hệ thống chụp Xray Skyscan 1276 - 100 kV với đầu dò 11 MP CCD, phần mềm phân tích và tái tạo hình ảnh
- SKYSCAN 1276 là thiết bị chụp CT cho động vật sống (in vivo micro-CT). Thiết bị để bàn với hiệu suất cao, hoạt động độc lập, có độ phóng đại thay đổi liên tục phù hợp cho các động vật với kích thước nhỏ như: chuột (mice, rats),…. các mẫu sinh học.
- Thiết bị có thể tái tạo hình ảnh với liều lượng thấp nhờ sự kết hợp tốt nhất giữa độ phân giải cao, kích thước hình ảnh lớn, khả năng quét tròn hoặc xoắn ốc.
- Trường quan sát hình ảnh (rộng tới 80 mm và dài hơn 300 mm) cho phép quét toàn thân chuột
- Độ phóng đại thay đổi cho phép quét các mẫu xương và mô với độ phân giải cao: xuống tới 2.8 pixel.
- Tia X thay đổi kết hợp với các bộ lọc đảm bảo chất lượng hình ảnh tối ưu cho các ứng dụng nghiên cứu đa dạng từ mô phổi đến xương bằng cấy ghép kim loại.
- SkyScan 1276 sử dụng liều bức xạ thấp cho động vật cho phép quét nhiều lần trong các nghiên cứu tiền lâm sàng theo chiều dọc mà không có nguy cơ tác dụng phụ không mong muốn do bức xạ.
- Hệ thống có thể thực hiện quét với vòng quay liên tục và ở chế độ từng bước với chu kỳ quét nhanh nhất 3.9 giây.
- Phần mềm: tái tạo hình ảnh quét (volume), phân tích định lượng hình và trực quan hóa hóa thực tế ảnh 2D / 3D. Nhờ sự kết hợp các thông tin về hình ảnh quét (volume), cấu trúc vi mô (microstructure)..người dùng có thể tạo movies dễ dàng.

Hệ thống chụp in vivo micro CT cho động vật sống nhỏ
Model: SKYSCAN 1276
Hãng sản xuất: Bruker BioSpin MRI GmbH - Đức

- Nguồn tia X: Năng lượng thay đổi từ 20 đến 100 kV Nguồn tia X lấy nét siêu nhỏ, tối đa 20W, kích thước điểm <5 micron 5m ở 4W, làm mát bằng khí.
- Bộ lọc tự động 6 vị trí: Không filter, Al 0.5mm, Al 1mm, Al 0.5mm + Cu 0.03mm, Cu 0.1mm và liều thấp filter.
- Đầu dò tia X: 11 Megapixel (4032 x 2688) 14-bit cooled digital X-ray CCD camera với khớp nối sợi quang với thiết bị scintillator, chế độ ghép 2 x 2, 4 x 4, 8 x 8
- Kích thước pixel hình ảnh có thể được điều chỉnh liên tục từ 2.8 µm đến 10µm (định dạng máy ảnh đầy đủ) hoặc lên đến 80µm (8x8 binning). Độ phân giải không gian tương phản thấp: <5 µm (10% MTF).
- Quỹ đạo quét tròn và xoắn tái tạo cho hình ảnh chính xác đã được cấp bảng quyền.
- Hệ thống có thể quét với vòng quay liên tục hoặc ở chế độ từng bước với chu kỳ quét nhanh nhất 3.9 giây.
- Đường kính quét: 12 - 80mm phụ thuộc vào độ phóng đại.
- Chiều dài quét: hơn 280mm với nhiều lần quét, automatically connected scans, trường quét 25mm hoặc quét xoắn ốc lớn hơn 250mm /lần.
- Màn hình hiển thị cảm ứng
- Tích hợp bộ theo dõi sinh lý (thở, phát hiện chuyển động, ECG) để quyết định thời gian chụp ảnh vi phẫu 4D.
- Hỉnh ảnh tái tạo: định dạng mặt cắt ngang lên tới 4000x4000, pixel sau một lần quét với quỹ đạo tròn
- Standard GPU-accelerated reconstruction
- Gói phần mềm GLP (Good Laboratory Practice).
- Kích thước hệ thống WxHxL: 954 x 940 x 1190 (1560mm L khi mở nắp buồng mẫu), 330kg
- An toàn bức xạ: < 1 microSv/h trong khoảng 10cm từ mặt thiết bị.
- Điều kiện: 100-240V/50-60Hz/3A (chưa gồm workstation), nhiệt độ: 18-25°C, độ ẩm <85%, không ngưng tụ, độ rung 0.1 … 100Hz <0.1m
- Phần mềm tái tạo cấu trúc “NRecon”
- Phần mềm trực quan hóa “DataViewer”
- Phần mềm phân tích hình thái học “CTAn”
- Phần mềm trực quan hóa kết xuất bề mặt thực tế “CTVol”
- Phần mềm kết xuất âm lượng thực tế “CTVox”

ỨNG DỤNG NỔI BẬT

SKYSCAN 1276 chụp hình ảnh phổi chuột In vivo trong nghiên cứu, điều trị COVID-19:
Chụp phổi chuột, hamster trong thử nghiệm tiền lâm sàng để nghiên cứu hiệu quả của vắc xin và thuốc trong các mô hình lây nhiễm COVID-19. Các hình ảnh chụp được là cơ sở cho các nhà nghiên cứu hiểu rõ hơn cách thức Vi rút SARS-CoV-2 tấn công và làm tổn thương phổi.

CÁC ỨNG DỤNG

Chụp toàn cơ thể
Các lát cắt tái tạo vành và sagital từ quét toàn bộ cơ thể chuột mà không có chất tương phản.
Thông số chụp: 17 µm voxel size, 75 kV, Al 1mm filter.

Chụp tương phản

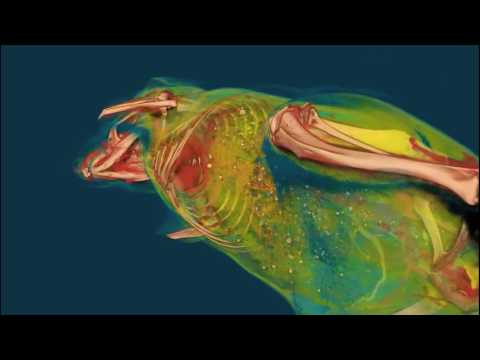

Kết xuất khối lượng 3D của quét toàn bộ cơ thể chuột sau khi tiêm chất tương phản.
Thông số chụp: 17 kích thước voxel kích thước, 75 kV, bộ lọc Al 1 mm, quét xoắn ốc.

Chụp phổi
Tái tạo lát cắt qua phổi của một con chuột.
Thông số chụp: Kích thước voxel 3.08, 50 kV, Al 0,5 mm Al

Chụp Xương
Kết xuất khối lượng 3D của xương chuột với độ dày phân tử cục bộ được mã hóa màu.
Thông số chụp: 2.8 kích thước voxel voxel, bộ lọc 80 kV, Al 1 mm.

Chụp Bộ phận hô hấp
Tái tạo lát cắt của phổi (phổi trái và phổi phải)
Thông số chụp: 26 μm voxel size, 60 kV, bộ lọc Al 0.5 mm, kích thước tái tạo 1008x1008x598 pixels
